真空断路器事情原理
[宣布日期：2022/10/26]真空断路器事情原理与其他断路器相比之是灭弧介质差别罢了，，，， ，，真空不保存导电介质，，，， ，，使电弧快速熄灭，，，， ，，因此该断路器的新闻触头之间的间距很小 。。。。。该断路器一样平常用于电压品级相对低的厂用电设置中！随着电力系统的迅猛生长，，，， ，， 10kV真空断路器在我国已经大批量地生产和使用 。。。。。关于磨练职员来说，，，， ，，提高对真空断路器的熟悉，，，， ，，增强维护保养，，，， ，，使其清静运行，，，， ，，成了一个迫在眉睫的问题 。。。。。本文以ZW27—12为例，，，， ，，简要说明真空断路器的原理与维修 。。。。。
一、真空的绝缘特征
真空具有很强的绝缘特征，，，， ，，在真空断路器中，，，， ，，气体很是稀薄，，，， ，，气体分子的自由行程相对较大，，，， ，，爆发相互碰撞的几率很小，，，， ，，因此，，，， ，，碰撞游离不是真空间隙击穿的主要缘故原由，，，， ，，而在高强电场作用下由电极析出的金属质点才是引起绝缘破损的主要因素 。。。。。
真空间隙中的绝缘强度不但与间隙的巨细，，，， ，，电场的匀称水平有关，，，， ，，并且受电极质料的性子及外貌状态的影响较大 。。。。。真空间隙在较小的距离间隙（2—3毫米）情形下，，，， ，，有比高压力空气与SF6 气体高的绝缘特征，，，， ，，这就是真空断路器的触头开距一样平常不大的缘故原由 。。。。。
电极质料对击穿电压的影响主要体现在质料的机械强度（抗拉强度）和金属质料的熔点上 。。。。 ？ ？？估慷群腿鄣阍礁，，，， ，，电极在真空下的绝缘强度越高 。。。。。
实验批注，，，， ，，真空度越高，，，， ，，气体间隙的击穿电压越高，，，， ，，但在10-4 托以上，，，， ，，就基本坚持稳固了，，，， ，，以是，，，， ，，要坚持真空灭弧室的绝缘强度，，，， ，，其真空度应不低于10-4托 。。。。。
二、真空中电弧的形成与熄灭
真空电弧和我们以前学习的气体电弧放电征象有很大的差别，，，， ，，气体的游离征象不是爆发电弧的主要因素，，，， ，，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的 。。。。。同时，，，， ，，开断电流的巨细差别，，，， ，，电弧体现的特点也差别 。。。。。我们一样平常把它分为小电流真空电弧和大电流真空电弧 。。。。。
1、小电流真空电弧
触头在真空中开断时，，，， ，，爆发电流和能量十分集聚的阴极黑点，，，， ，，从阴极黑点上大宗地蒸发金属蒸汽，，，， ，，其中的金属原子和带电质点的密度都很高，，，， ，，电弧就在其中燃烧 。。。。。同时，，，， ，，弧柱内的金属蒸汽和带电质点一直地向外扩散，，，， ，，电极也一直的蒸发新的质点来增补 。。。。。在电流过零时，，，， ，，电弧的能量减小，，，， ，，电极的温度下降，，，， ，，蒸爆发用镌汰，，，， ，，弧柱内的质点密度降低，，，， ，，最后，，，， ，，在过零时阴极斑消逝，，，， ，，电弧熄灭 。。。。。
有时，，，， ，，蒸爆发用不可维持弧柱的扩散速率，，，， ，，电弧突然熄灭，，，， ，，爆发截流征象 。。。。。
2、大电流真空电弧
在触头断开大的电流时，，，， ，，电弧的能量增大，，，， ，，阳极也严重发热，，，， ，，形成很强的集聚型的弧柱 。。。。。同时，，，， ，，电动力的作用也显着了，，，， ，，因此，，，， ，，关于大电流真空电弧，，，， ，，触头间的磁场漫衍就对电弧的稳固性和熄弧性能有决议性的影响 。。。。。若是电流太大，，，， ，，凌驾了极限开断电流，，，， ，，就会造成开断失败 。。。。。此时，，，， ，，触头发热严重，，，， ，，电流过零以后仍然蒸发，，，， ，，介质恢复难题，，，， ，，不可断开电流 。。。。。
三、断路器的结构和事情原理

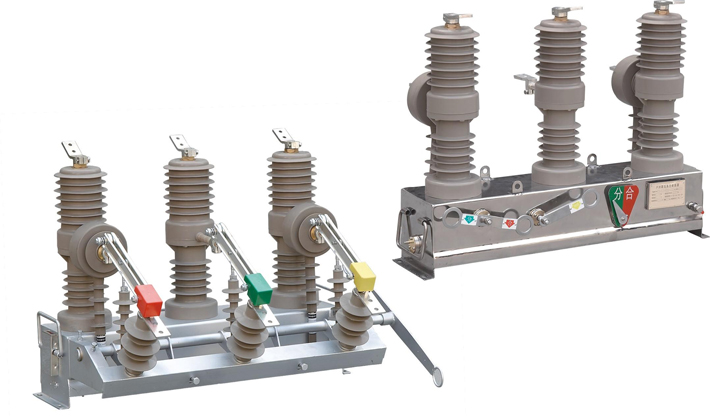

真空断路器的生产厂家较量多，，，， ，，型号也较繁杂 。。。。。按使用条件分为户内（ ZNx—**）和户外（ZWx—**）两种类型 。。。。。主要由框架部分，，，， ，，灭弧室部分(真空泡)，，，， ，，和操念头构部分组成 。。。。。
断路器本体部分由导电回路，，，， ，，绝缘系统，，，， ，，密封件和壳体组成 。。。。。整体结构为三相共箱式 。。。。。其中导电回路由收支线导电杆，，，， ，，收支线绝缘支座，，，， ，，导电夹，，，， ，，软毗连与真空灭弧室毗连而成 。。。。。
机构为电动储能，，，， ，，电动分合闸，，，， ，，同时具有手动功效 。。。。。整个结构由合闸弹簧，，，， ，，储能系统，，，， ，，过流脱扣器，，，， ，，分合闸线圈，，，， ，，手动分合闸系统，，，， ，，辅助开关，，，， ，，储能指示等部件组成 。。。。。
事情原理
真空断路器使用高真空中电流流过零点时，，，， ，，等离子体迅速扩散而熄灭电弧，，，， ，，完成切断电流的目的 。。。。。
行动原理
储能历程：当储能电机 14接通电源时，，，， ，，电机发动偏心轮转动，，，， ，，通过紧靠在偏心轮上的滚子10发动拐臂9及连板7摆动，，，， ，，推动储能棘爪6 摆动，，，， ，，使棘轮11 转动，，，， ，，当棘轮11 上的销与储能轴套32的板靠住以后，，，， ，，二者一起运动，，，， ，，使挂在储能轴套上32 上的合闸弹簧21 拉长 。。。。。储能轴套32 由定位销13 牢靠，，，， ，，维持储能状态，，，， ，，同时，，，， ，，储能轴套32 上的拐臂推动行程开关5切断储能电机14 的电源，，，， ，，并且储能棘爪被抬起，，，， ，，与棘轮可靠脱离 。。。。。
合闸操作历程：当机构接到合闸信号后（开关处于断开，，，， ，，已储能状态），，，， ，，合闸电磁铁 15 的铁心被吸向下运动，，，， ，，拉动定位件13 向逆时针偏向转动，，，， ，，扫除储能维持，，，， ，，合闸弹簧21 发动储能轴套32逆时针偏向转动，，，， ，，其凸轮压动传动轴套 30，，，， ，，发动连板29及摇臂27 运动，，，， ，，使摇臂27 扣住半轴25，，，， ，，使机构处于合闸状态 。。。。。此时，，，， ，，连锁装置28 锁住定位件，，，， ，，使定位牛不可逆时针偏向转动，，，， ，，抵达机构联销的目的，，，， ，，包管了机构在合闸位置不可合闸操作 。。。。。
分闸操作历程：断路器合闸后，，，， ，，分闸电磁铁接到信号，，，， ，，铁芯吸合，，，， ，，分闸脱扣器 19 中的顶杆向上运动，，，， ，，使脱扣轴16 转动，，，， ，，发动顶杆18向上运动，，，， ，，顶动弯板26 并发动半轴25 向反时针偏向转动 。。。。。
半轴25 与摇臂27 解扣，，，， ，，在分闸弹簧的作用下，，，， ，，断路器完因素闸操作 。。。。。
四、断路器的调试
开距与超行程断路器的开距与超行程的丈量可以凭证图三所示，，，， ，，在分合闸状态丈量出的 X 值之差为断路器的开距，，，， ，，Y 值之差为断路器的超行程 。。。。。调解的要领为放长或缩短绝缘操作杆3 或机构与主轴的连杆 。。。。。
分合闸机构调解
1、摇臂 27 与半轴25 的扣接量为1.5~2.5mm,可以通过调解螺钉24 来实现 。。。。。
2、传动轴套 30 转动最大角时，，，， ，，摇臂27 与半轴间要有1.5~2mm的间隙，，，， ，，以包管传动轴套回落到合闸位置时，，，， ，，摇臂27 能自动扣接到半轴 25 上，，，， ，，可以通过螺钉31 的调理来实现 。。。。。
3、辅助开关 2的转换应准确可靠，，，， ，，可以通过调解辅助开关2的拐臂3位置及位杆4 的是非来实现 。。。。。
4、在储能历程中，，，， ，，当棘爪抵达最后一个齿的最高点时，，，， ，，应能包管储能轴套 32 上的拐臂使行程开关的触点可靠切换，，，， ，，切断电机电源，，，， ，，可以通过调解行程开关5 的上下前后位置来实现 。。。。。
5、调解分闸合闸弹簧的预拉长度，，，， ，，包管断路器的可靠分合，，，， ，，且分合闸速率抵达划定值 。。。。。
五、断路器的控制回路
在我国的农网 35KV标准化变电站中，，，， ，，接纳了控制母线和合闸母线脱离的原则 。。。。。
在短路器的辅助常闭接点与合闸线圈之间，，，， ，，把断路器储能行程开关的一对 ？ ？？拥愦刂苹芈 。。。。。这样，，，， ，，在断路器未储能的情形下，，，， ，，将不可举行合闸操作 。。。。。避免了在断路器未储能的情形下合闸，，，， ，，合闸回路坚持，，，， ，，销毁合闸线圈 。。。。。
同时，，，， ，，在接线的历程中，，，， ，，要注重储能行程开关接点中合闸母线与控制母线的极性要一致，，，， ，，避免泛起在开关蓄能时，，，， ，，合闸回路的电弧击穿行程开关，，，， ，，造成控制包管的熔断或控制空气开关的掉闸 。。。。。
这一点在综合自动化变电站上要特殊注重 。。。。。
